Установки индукционного нагрева (установки ТВЧ)

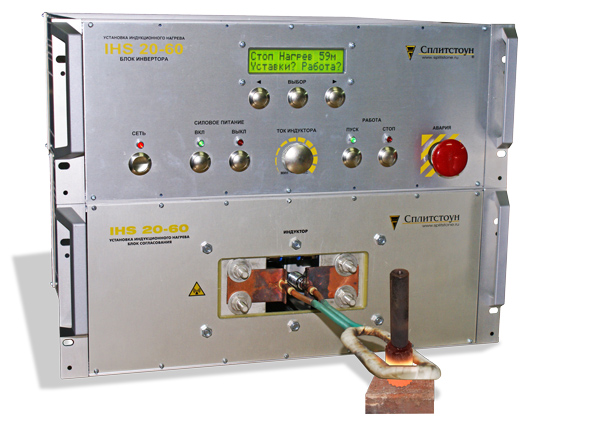

IHS 20-60, IHS 20-60(PYR), IHS 40-60, IHS 40-60(PYR)

Благодаря оригинальной электрической схеме и использованию современной элементной базы удалось изготовить малогабаритную индукционную установку с высокой степенью надежности и максимальной эффективностью передачи энергии от трехфазной сети к объекту обработки. Установки индукционного нагрева предназначены для всех видов термообработки металлов: пайка, закалка, отжиг, а также плавка цветных и черных металлов и сплавов.

Установки индукционного нагрева IHS 20-60 и IHS 40-60 имеют 2 режима работы:
- автоматический;
- по «ПУСК» / «СТОП» от внешнего устройства (педаль).
В обоих режимах работы необходимо задание параметров мощности и времени.
Возможно задание до 3-х этапов обработки (нагрев, стабилизация, охлаждение) с указанием уровней мощности и интервалов времени на каждом этапе.
Для установок с управлением от пирометра IHS 20-60(PYR) и IHS 40-60(PYR) для каждого из этапов задается уровень мощности, интервал времени и температура.
Как дополнительное оборудование в состав установки может быть включена система автономного водяного охлаждения.

Компания, по заданию заказчика разрабатывает и изготавливает индукторы под конкретную деталь, разрабатывает технологический процесс обработки. Установки полностью готовы к работе.

Разработка и выпуск установок индукционного нагрева (УИН) или установок ТВЧ (токов высокой частоты) - динамично развивающееся направление деятельности компании «СПЛИТСТОУН».

Научно-технический потенциал наших сотрудников позволил создать универсальные установки индукционного нагрева, которые применимы в различных технологиях, связанных с нагревом металлов.

Наши установки IHS 20-60, IHS 20-60 (PYR), IHS 40-60, IHS 40-60 (PYR) эксплуатируются на десятках предприятий России, Беларуси, Украины.

С их помощью успешно решаются такие задачи термообработки, как:
- закалка локальная и объемная (валы, валы-шестерни, шестерни, зубчатые колеса, гусеничные пальцы, втулки, шкивы, посадочные места подшипников, шпоночные пазы);
- нагрев под штамповку, формовку (корпуса резцов, болты, гайки, кронштейны, ножи, культиваторы);
- пайка стандартного и специального инструмента с твердосплавными пластинами для металлообработки и других применений (резцы, ножи, фрезы, борфрезы, сверла, линейки, буровые коронки, забурники, кровельные фрезы);
- пайка алмазного инструмента (диски, сверла, франкфурты, фикерты, шлифовальные чашки);
- пайка ультразвуковых вибраторов;
- монтажная пайка титановых и нержавеющих трубопроводов в авиационной промышленности;
- упрочнение рабочих поверхностей деталей методом наплавки специальных порошкообразных смесей;
- пайка меди и латуни;
- отжиг меди.

Установки индукционного нагрева компании «СПЛИТСТОУН» также используются в качестве оборудования для научно-исследовательских работ:
- исследование тепловых полей лопаток газотурбинных двигателей;
- лабораторная плавильная установка для получения спецсплавов;
- получение высокотемпературных газовых потоков.

Универсальные установки индукционного нагрева IHS 20-60, IHS 20-60 (PYR), IHS 40-60, IHS 40-60 (PYR) – серийные изделия, имеются в наличии.

Адаптация под задачи клиента – разработка и изготовление специализированных индукторов – в течение 5 дней.
Срок поставки установок с управление от пирометра IHS 20-60 (PYR), IHS 40-60 (PYR) - от 50 дней.

Проведение испытаний по индукционному нагреву образцов заказчика, демонстрация применимости установки для конкретных задач заказчика – без дополнительной оплаты.

Одно из важнейших достоинств установок индукционного нагрева (ТВЧ установок) производства компании «СПЛИТСТОУН» – энергосбережение. КПД генератора (инвертора) > 95%. Установки работают в резонансном режиме, что позволяет максимально эффективно передавать энергию от питающей сети к нагреваемой детали.

Максимальное потребление от питающей сети в режиме генерации для 20кВт УИН IHS 20-60 - 25кВт; для 40кВт УИН IHS 40-60 - 48кВт. В режиме готовности - потребление энергии не более 40Вт.

Высокая эффективность передачи электрической энергии, для большинства задач по термообработке металлов, позволяет заменить установки с ламповыми генераторами мощностью 60кВт на транзисторные установки компании «СПЛИТСТОУН» мощностью 20кВт.

Наши УИН отличаются также компактностью, малым весом, безопасностью в работе: гальваническая развязка индуктора от высокого напряжения блока генератора (инвертора) - Uвых на индукторе 20/40В для 20кВт УИН и 32/64В для 40кВт УИН. (См. таблицы в разделе «Описание товара»).

Среди наших клиентов:

1) ОАО «Серпуховский инструментальный завод «ТВИНТОС»,
г.Серпухов, Московской области
2) ОАО «Ступинское машиностроительное производственное предприятие»,
г.Ступино, Московской области
3) ООО «Фирма АЛГ», Москва
4) ГК «АДЕЛЬ», Москва
5) ООО «Антарес АСТ», Москва
6) ООО «ДЕМЬЯН», Москва
7) ООО «Ультразвуковая техника «ИНЛАБ», г.Санкт-Петербург
8) ЗАО «Завод «КОМПОЗИТ», г.Санкт-Петербург
9) ОАО «КнААПО им. Ю.А. Гагарина» («Комсомольское-на-Амуре авиационное производственное объединение имени Ю.А.Гагарина», г.Комсомольск-на-Амуре)
в составе ОАО «Компания «Сухой»
10) ОАО «Курганский электромеханический завод», г.Курган
11) ЗАО «Челябинский завод сверхтвердых материалов», г.Челябинск
12) ООО «Чебоксарский трубный завод», г.Чебоксары
13) ООО «Производственная компания «Новочеркасский электровозостроительный завод», г.Новочеркасск, в составе ЗАО «Трансмашхолдинг»
14) Пермский государственный технический университет, г.Пермь
15) Челябинский институт путей сообщения, г.Челябинск
16) СЗАО «Кохановский трубный завод «БЕЛТРУБПЛАСТ», респ.Беларусь
17) ЗАО «Калиновский машзавод», Калиновка, Винницкая обл., Украина
