Пайка резца
державка Ст 45, D=16мм
твердосплавная пластина Т15К6   10х6,5х4,5мм
время пайки (нагрев + выдержка)  8сек

пайка резца
державка Ст 45, D=10мм
твердосплавная пластина Т15К6   8х4х2,5мм
время пайки (нагрев + выдержка)  6сек

 пайка резца
державка Ст 45, D=9мм
твердосплавная пластина Т15К6   6х4х2,5мм
время пайки (нагрев + выдержка)  6сек

 пайка резца
державка Ст 45, D=6мм
твердосплавная пластина Т15К6   5х3х2,5мм
время пайки (нагрев + выдержка)  6сек

 пайка резца
державка Ст 45, D=2мм
твердосплавная пластина ВК8   2,5х3,2х4,2мм
время пайки (нагрев + выдержка)  5...6сек

пайка борфрезы
корпус D=10мм
твердосплавная коронка D=16мм и менее
корпус D=12мм
твердосплавная коронка D=18мм и более
время нагрева от 4сек до 25сек  - определяется материалом и техпроцессом

 нагрев под закалку зубьев шестерни
сталь 20Х
D=115мм, модуль 2
время нагрева 45сек

 нагрев трубы под формовку
сталь 20
диам.80мм, толщ.стенки 3мм,
длина зоны нагрева 130мм,
температ.нагрева 1200°С,
время нагрева 60сек

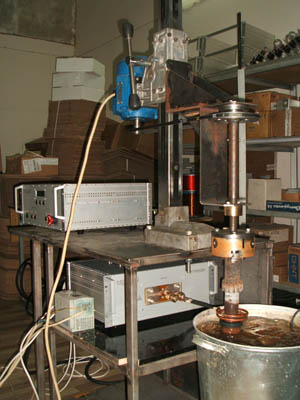

 Станок для закалки тел вращения.

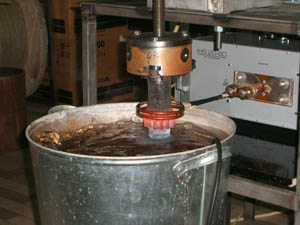

Нагрев под закалку вала шестерни с использованием закалочного станка :
вал D42мм, L80мм ; шестерня D65мм, L30мм;
скорость подачи 1мм/сек.

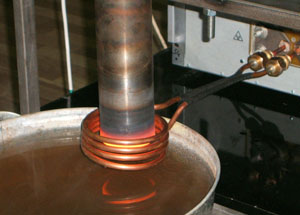

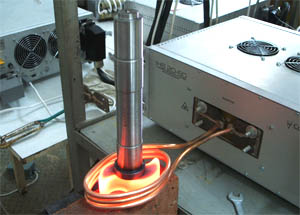

Нагрев под закалку вала D75мм с использованием закалочного станка :
вал D75мм
скорость подачи 0,7мм/сек

нагрев под поверхностную закалку кулака разжимного
сталь 40Х, габаритные размеры 105х70х30мм
температура нагрева 900 ^оС
время нагрева 65сек

 Индукторы различной конфигурации
